Quạt Ly Tâm Công Nghiệp

Giữa mùa hè oi bức, xưởng sản xuất kim loại tại Việt Nam hoạt động hết công suất khiến nhiệt độ bên trong luôn vượt ngưỡng 40°C. Nhân sự mệt mỏi, máy móc nóng lên liên tục, nguy cơ chập cháy luôn rình rập. Chủ nhà xưởng quyết định đầu tư hệ thống thông gió chuyên dụng, và từ đó, quạt ly tâm công nghiệp trở thành “trợ thủ” không thể thiếu. Không khí mát mẻ, vận hành trơn tru, hiệu suất tăng rõ rệt – đó là sức mạnh của giải pháp thông gió chuyên sâu.

Quạt ly tâm là gì?

Là một thiết bị được sử dụng để tạo luồng không khí hoặc áp suất trong các ứng dụng thông gió, làm mát, hoặc tuần hoàn không khí trong các môi trường công nghiệp, thương mại, và dân dụng.

Tên gọi “ly tâm” xuất phát từ cơ chế hoạt động của quạt này, dựa trên lực ly tâm. Hướng miệng quạt hút vào và miệng quạt thổi ra vuông góc với nhau 90 độ

Quạt là sản phẩm quạt hút công nghiệp đa chức năng, có cấu tạo đặc biệt chuyên dụng vượt trội hơn hẳn các loại quạt hút khác trên thị trường. Quạt có khả năng hút sạch mùi, bụi, hơi nước, chất cặn, không khí tù đọng ở những không gian khác nhau.Quạt hút ly tâm đa chức năng có cấu tạo đặc biệt chuyên dụng vượt trội hơn hẳn các loại quạt hút khác trên thị trường. Quạt có khả năng hút sạch mùi, bụi, hơi nước, chất cặn, không khí tù đọng ở những không gian khác nhau.

Nó còn có các tên gọi khác như: quạt sên, quạt ốc sên, quạt sò, quạt con sò….

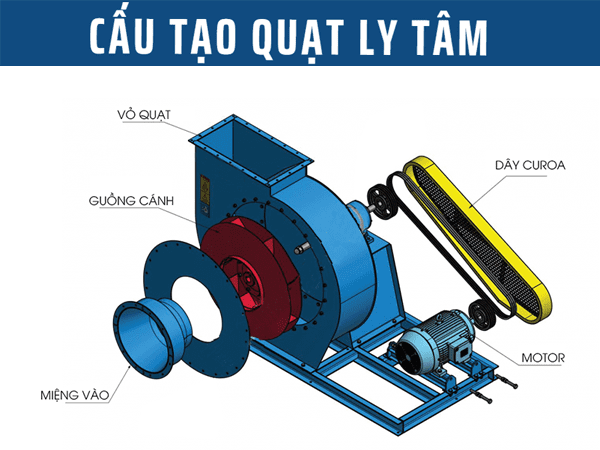

Cấu tạo quạt ly tâm công nghiệp có gì đặc biệt:

Quạt ly tâm có thiết kế chắc chắn, cấu tạo gồm các bộ phận chính sau:

Vỏ quạt: Dạng xoắn ốc, giúp định hướng và tăng áp suất luồng gió. Vật liệu: thép CT3, SS400, inox 304, composite…

Cánh quạt: Dạng cánh lồng sóc, cánh kín hoặc cánh lá. Tùy môi trường sử dụng để chọn vật liệu phù hợp.

Động cơ (motor): Một pha hoặc ba pha. Có thể dùng motor Toàn Phát, ABB, Teco, Vihem…

Truyền động:

Trực tiếp: Gắn motor trực tiếp lên cánh → tốc độ cao.
Gián tiếp: Truyền qua dây curoa → hoạt động êm hơn, phù hợp môi trường khắc nghiệt.

Trục & dây curoa: Chuyển động từ motor đến cánh, giữ ổn định hoạt động.

Nguyên lí làm việc của quạt ly tâm công nghiệp

Quạt sên ly tâm hoạt động dựa trên nguyên lý chuyển động ly tâm để tạo ra luồng gió. Dưới đây là các bước cụ thể trong quá trình làm việc của quạt li tâm:

Không khí được hút vào qua cửa hút của quạt. Khi cánh quạt quay, không khí bị kéo vào phía trong quạt.

Khi trục quay, các cánh quạt chuyển động, tạo ra lực li tâm. Đó là câu trả lời cho những ai hỏi lực ly tâm là gì? Lực ly tâm này làm cho không khí bị đẩy từ trung tâm ra phía ngoài, làm tăng vận tốc gió

Không khí sau khi được tăng áp sẽ đi theo vỏ xoắn giúp định hướng luồng khí và chuyển đổi vận tốc thành áp suất.

Cuối cùng, không khí được đẩy ra khỏi quạt thông qua miệng thổi, với áp suất và lưu lượng cao hơn so với khi vào.

Thông số kỹ thuật quan trọng của quạt công nghiệp ly tâm

Khi lựa chọn quạt ly tâm công nghiệp, việc nắm rõ các thông số kỹ thuật không chỉ giúp chọn đúng thiết bị, mà còn giúp tối ưu chi phí vận hành, tránh hao hụt công suất hoặc gây quá tải. Dưới đây là những thông số cần đặc biệt lưu ý:

1. Công suất động cơ (kW hoặc HP)

Là yếu tố quyết định sức mạnh của quạt.

Công suất phổ biến từ 0.37kW (1/2 HP) đến 75kW (100HP) hoặc hơn.

Các hệ thống lớn thường dùng quạt từ 15kW – 75kW, đòi hỏi cấp nguồn điện 3 pha ổn định.

Lưu ý: Công suất lớn hơn đồng nghĩa với lượng tiêu thụ điện năng cao – nên chọn theo nhu cầu thực tế, tránh lãng phí.

2. Lưu lượng gió (m³/h)

Chỉ số này càng lớn thì quạt càng di chuyển được lượng khí lớn hơn mỗi giờ.

Quạt ly tâm có thể đạt từ 2.000 m³/h đến >150.000 m³/h cho nhà xưởng, lò hơi, xử lý khí thải quy mô lớn.

3. Cột áp (Pa hoặc mmH₂O)

Đại diện cho áp suất mà quạt tạo ra để đẩy không khí qua đường ống, bộ lọc, hoặc hệ thống cản trở.

Cột áp có thể từ 300 Pa cho hệ thống đơn giản, đến >5.000 Pa trong hệ thống khắt khe, nhiều khúc cua, dài hoặc nhiều lớp lọc khí.

4. Tốc độ quay (RPM)

Dao động từ 900 đến 5.000 RPM tuỳ loại.

RPM cao thường đi kèm với cột áp cao nhưng có thể tăng độ ồn và tiêu hao điện năng.

5. Kích thước cánh quạt và miệng hút/thổi

Cánh càng lớn thì lưu lượng càng lớn, nhưng cũng cần động cơ công suất cao hơn.

Đường kính miệng hút/thổi phổ biến từ Ø200 đến Ø1200mm, cần khớp với hệ thống ống dẫn.

6. Điện áp hoạt động

Thường là 380V (3 pha) cho công nghiệp, một số loại nhỏ dùng 220V (1 pha).

7. Vật liệu chế tạo

Thép sơn tĩnh điện: phổ biến, chi phí tốt

Thép CT3/SS400: dùng cho quạt chịu nhiệt

Inox 304/316: dùng cho môi trường ăn mòn, hóa chất

Hợp kim nhôm: nhẹ, dùng cho môi trường bụi

8. Độ ồn (dB)

Các quạt công suất lớn có thể tạo độ ồn lên tới 85–95 dB, cần bổ sung tiêu âm nếu đặt gần khu vực làm việc.

Điểm nổi bật của quạt ly tâm công nghiệp

Quạt ly tâm công nghiệp là thiết bị thông gió không thể thiếu trong nhiều lĩnh vực sản xuất, nhà xưởng và hệ thống xử lý khí. Dưới đây là những ưu điểm nổi bật khiến dòng quạt này được ưa chuộng:

1. Tạo áp suất cao vượt trội

Ưu điểm lớn nhất của quạt ly tâm là khả năng tạo ra áp suất tĩnh cao. Với cấu tạo cánh quạt cong hướng tâm, không khí được hút vào tâm cánh và đẩy ly tâm ra phía ngoài với vận tốc lớn.

2. Lưu lượng gió lớn

Với thiết kế cánh sò rộng và nhiều cánh, quạt ly tâm công nghiệp có khả năng tạo ra lưu lượng gió lớn, từ vài nghìn đến hàng chục nghìn m³/h tùy theo model.

3. Bền bỉ, ít hư hỏng

Các dòng quạt sên ly tâm thường được chế tạo từ vật liệu chất lượng như thép sơn tĩnh điện, inox 304, gang đúc, có khả năng chống ăn mòn, chống oxy hóa.

4. Hoạt động ổn định, tiết kiệm điện

Quạt ly tâm có hiệu suất cao và độ ổn định tốt, có thể vận hành liên tục trong nhiều giờ mà không gặp sự cố. Khi kết hợp với biến tần, quạt có thể điều chỉnh tốc độ quay để tiết kiệm điện và tối ưu hiệu quả hoạt động.

5. Chịu được môi trường khắc nghiệt

Nhờ thiết kế chắc chắn và vật liệu chất lượng cao, quạt ly tâm công nghiệp có thể vận hành tốt trong môi trường có nhiệt độ cao, nhiều bụi bẩn hoặc hóa chất ăn mòn, rất phù hợp với nhà máy, lò hơi, xưởng luyện kim, sản xuất giấy,…

6. Tùy biến linh hoạt theo yêu cầu

Một điểm mạnh nữa là quạt ly tâm dễ dàng tùy chỉnh:

Có thể thiết kế 1 chiều, 2 chiều, lắp hút hoặc lắp đẩy

Có thể gắn thêm bộ giảm âm, ống tiêu âm, khung chống rung hoặc lọc bụi

Có thể điều chỉnh công suất – lưu lượng – áp suất linh hoạt theo yêu cầu kỹ thuật riêng của từng hệ thống

Các loại quạt ly tâm công nghiệp

Phân loại theo vật liệu sản xuất quạt

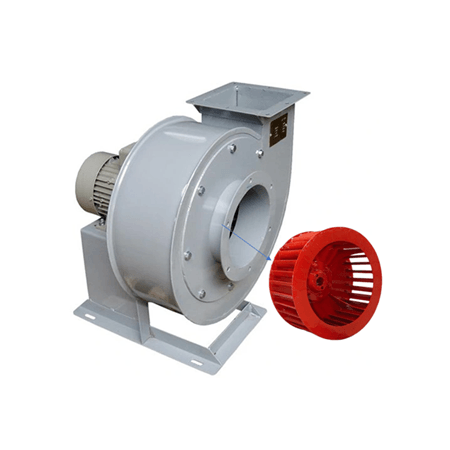

Thép SS400 hoặc CT3 là vật liệu phổ biến nhất bởi chất lượng và giá thành đều phù hợp với nhiều nhu cầu khác nhau. Thường ứng dụng các ứng dụng cơ bản: hút khói, thông gió, hút mùi, tăng áp, hút bụi ,….

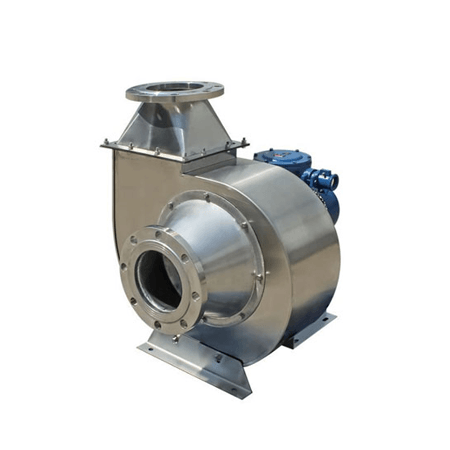

Quạt ly tâm Inox 304 à chất liệu với giá thành khá cao. Chỉ ứng dụng trong các môi trường và mục đích nhất định. Độ bền bỉ có thể lên đến vài chục năm. Được dùng cho nơi làm việc có nhiệt độ cao như hút hơi lò nấu, hút khói, hút mùi lò luyện kim loại. Hút khí chất ăn mòn như CO2 SO2 SO CO…

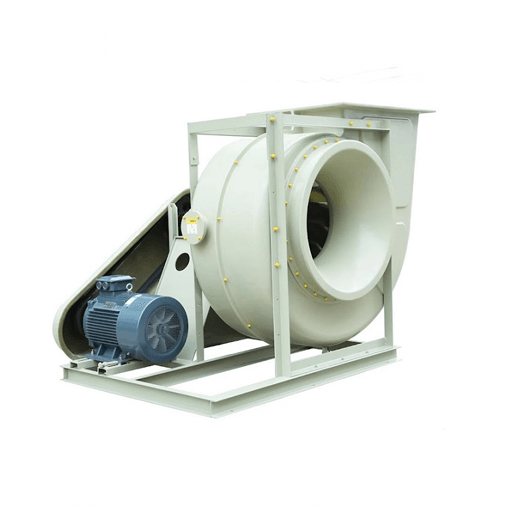

Quạt ly tâm composite là dòng chất liệu cao cấp với độ dẻo dai, chống gãy cao, trọng lượng lại rất nhẹ. Dùng hút hơi khí các chất ăn mòn cao như hóa chất tẩy rửa, axit, axit đậm đặc,….

Phân loại theo kiểu dáng thiết kế

Điểm khác biệt lớn nhất ở quạt ly tâm công nghiệp đó là các truyền động. Có hai cách truyền động chủ yếu:

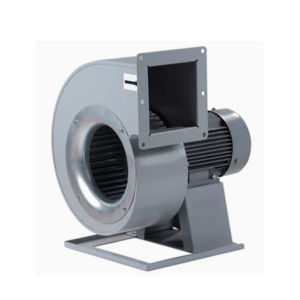

Quạt ly tâm trực tiếp tốc quay theo tỷ lệ 1:1. Truyền động trực tiếp khi động cơ thiết kế gắn trực tiếp với trục quạt. Ưu điểm tốc độ quay nhanh kèm lực hút thổi mạnh mẽ. Nhưng hạn chế dùng cho các môi trường nhiệt độ cao, hơi hóa chất bởi dễ ăn mòn và hỏng hóc. Và đặc biệt là giá thành rẻ hơn dòng gián tiếp. Độ bền bỉ của dòng trục tiếp khá cao, không phải thay thế linh kiện nhiều.

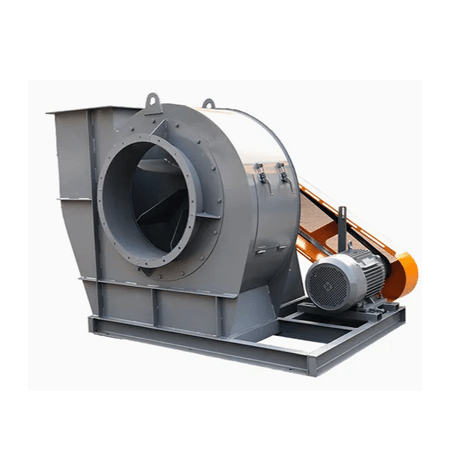

Quạt ly tâm gián tiếp từ trục motor đến cánh thông qua dây curoa gắn puly. Cánh quạt sẽ được gắn vào một đầu trục của gối đỡ quạt. Một đầu trục còn lại gắn buly. Khi động cơ bắt đầu hoạt động quay kéo dây đai làm trục gối đỡ cánh quay. Tỷ số sẽ dựa vào puly động cơ.Từ đó lưu lượng cột áp sẽ nghịch nhau. Khiến quạt hoạt động êm ái, giảm độ ồn tối đa do tốc độ thấp. Hoạt động tốt khi hút khí nóng, khói, hơi axit giúp tăng tuổi thọ động cơ.

Quạt ly tâm hộp là loại quạt sên ly tâm được đặt trong hộp kín, giúp bảo vệ cánh quạt và động cơ khỏi bụi bẩn và giảm tiếng ồn. Thiết kế này phù hợp cho các không gian yêu cầu sự yên tĩnh và có tính thẩm mỹ cao. Quạt ly tâm hộp thường được sử dụng trong hệ thống thông gió và điều hòa không khí.

Phân loại theo công suất, áp suất, lưu lượng khác nhau

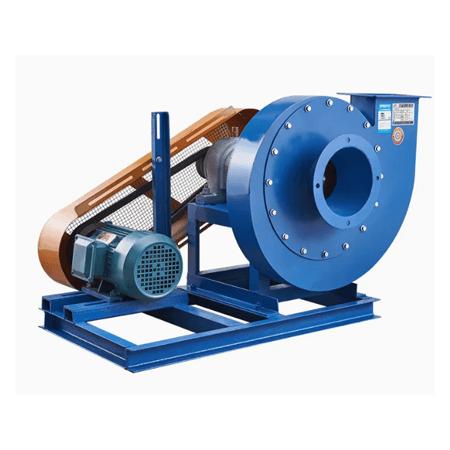

Quạt ly tâm siêu cao áp: Đây là dòng quạt có lực hút và lực đẩy cực kỳ mạnh mẽ, hoạt động với tốc độ cao từ 2800 – 2900 vòng/phút. Nhờ thiết kế đặc biệt với diện tích bề mặt đường ống hút và thổi nhỏ hơn bình thường, quạt có bề ngang hẹp nhưng tạo áp suất rất lớn. Với tốc độ quay nhanh, quạt ly tâm siêu cao áp chuyên dùng trong các hệ thống thổi khí và cấp khí trong môi trường cần áp lực gió cao.

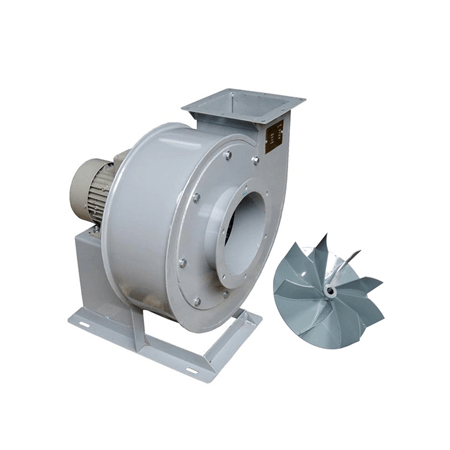

Quạt ly tâm cao áp hút bụi: Được thiết kế để tạo áp suất cao, quạt ly tâm cao áp chuyên dùng trong hệ thống xử lý bụi công nghiệp, giúp thu gom và vận chuyển bụi mịn, bụi thô một cách hiệu quả. Nhờ lực hút mạnh, loại quạt này được ứng dụng rộng rãi trong các nhà máy, xưởng sản xuất xi măng, gỗ, kim loại, đảm bảo môi trường làm việc sạch sẽ và giảm thiểu ô nhiễm không khí.

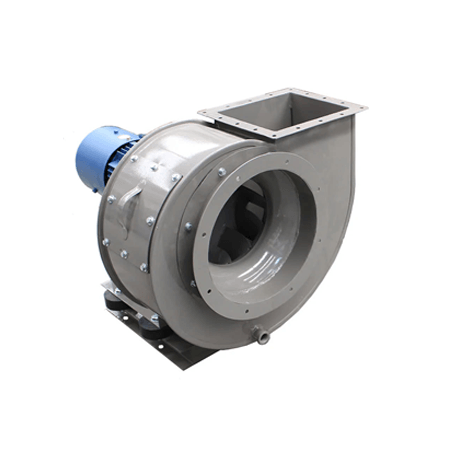

Quạt ly tâm trung áp: Đây là dòng quạt có lực hút và thổi ở mức trung bình, phù hợp với nhiều ứng dụng khác nhau trong công nghiệp và dân dụng. Quạt hoạt động với tốc độ khoảng 1400 vòng/phút, vận hành êm ái, không gây ra quá nhiều tiếng ồn. Nhờ khả năng hút mùi, hút khói và cấp khí sạch ổn định, quạt ly tâm trung áp thường được sử dụng trong hệ thống thông gió, xử lý khí thải, và các khu vực cần duy trì chất lượng không khí tốt.

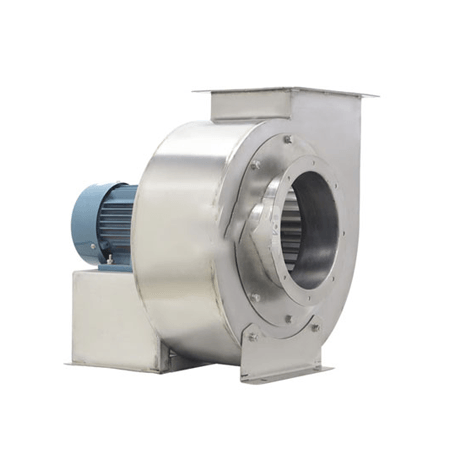

Quạt ly tâm thấp áp: Với tốc độ quay chỉ khoảng 960 vòng/phút, quạt ly tâm thấp áp có ưu điểm vận hành êm ái, độ ồn cực thấp, thích hợp cho những khu vực yêu cầu sự yên tĩnh. Tuy nhiên, do thiết kế có kích thước lớn, trọng lượng nặng nên lưu lượng gió và cột áp không quá cao. Dòng quạt này thường được ứng dụng trong hệ thống hút khói bếp công nghiệp, hút mùi, cấp khí tươi cho các không gian kín mà không gây ảnh hưởng đến môi trường xung quanh.

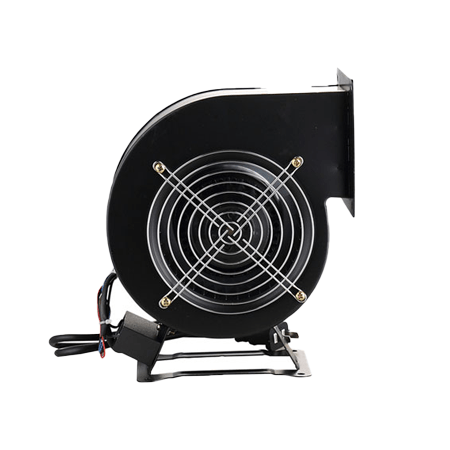

Quạt ly tâm mini: Là dòng quạt có kích thước nhỏ gọn và công suất thấp, phù hợp cho các không gian hạn chế diện tích. Quạt ly tâm mini thường được lắp đặt trong hộp kỹ thuật, các đường ống dẫn khí nhỏ, giúp đảm bảo luồng khí lưu thông tốt mà không chiếm quá nhiều diện tích lắp đặt. Nhờ thiết kế nhỏ gọn, quạt này được ứng dụng rộng rãi trong hệ thống thông gió tòa nhà, điều hòa không khí và các thiết bị công nghiệp cỡ nhỏ.

Phân loại theo tác dụng chính của quạt ly tâm

Quạt ly tâm cấp khí: Được sử dụng để cung cấp không khí tươi, tạo sự lưu thông khí liên tục, giúp duy trì môi trường làm việc thoáng đãng, giảm thiểu tình trạng thiếu oxy trong các không gian kín như nhà xưởng, hầm mỏ, tòa nhà cao tầng và hệ thống HVAC.

Quạt ly tâm chịu nhiệt: Thiết kế đặc biệt với vật liệu chịu nhiệt cao, có khả năng hoạt động trong môi trường khắc nghiệt như lò hơi, lò đốt, hệ thống sấy công nghiệp, giúp đảm bảo hiệu suất ổn định ngay cả khi nhiệt độ tăng cao.

Quạt ly tâm hút bụi: Được trang bị hệ thống thu gom và xử lý bụi hiệu quả, giúp loại bỏ bụi mịn, bụi thô trong quá trình sản xuất, đảm bảo không khí sạch hơn và giảm thiểu nguy cơ ô nhiễm trong các ngành công nghiệp như xi măng, chế biến gỗ, sản xuất giấy và luyện kim.

Quạt ly tâm hút khói: Đóng vai trò quan trọng trong việc hút khói, khí thải từ quá trình đốt cháy hoặc sản xuất công nghiệp, giúp cải thiện chất lượng không khí, giảm nguy cơ ngạt khói và hỗ trợ hệ thống phòng cháy chữa cháy trong các nhà hàng, nhà máy, tầng hầm, khu vực có nguy cơ cháy nổ cao, cũng như hút khói hiệu quả trong bếp ăn công nghiệp, đảm bảo không gian bếp luôn thông thoáng, sạch sẽ.

Các ứng dụng nổi bật quạt ly tâm trong công nghiệp

Hệ thống thông gió và điều hòa không khí: Sử dụng để lưu thông không khí trong các tòa nhà, nhà xưởng và văn phòng.

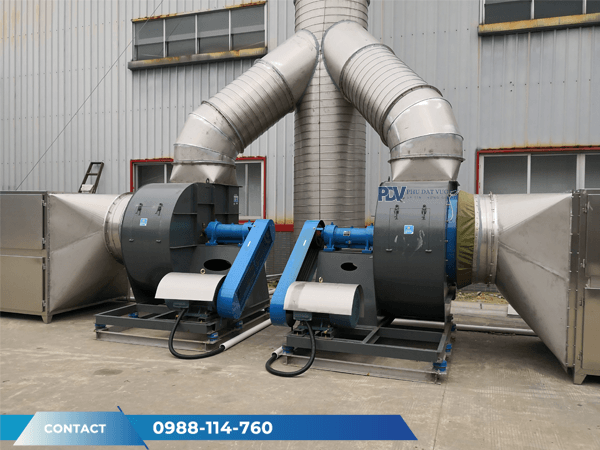

Quạt ly tâm hút bụi công nghiệp: Dùng để hút và lọc bụi trong các nhà máy sản xuất gỗ, xi măng, hoặc luyện kim.
Làm mát máy móc và thiết bị: Giúp làm mát các máy móc công nghiệp như máy nén khí, máy phát điện.
Xử lý khí thải: Quạt ly tâm hút mùi sử dụng trong các hệ thống lọc khí thải, khí độc trong ngành hóa chất, luyện kim, sản xuất giấy.
Lò hơi công nghiệp: quạt hỗ trợ trong việc cung cấp không khí cho lò hơi, tăng hiệu suất đốt cháy nhiên liệu.
Quạt ly tâm hút khói giải quyết các vấn đề khói bụi, khí thải độc hại. Với thiết kế đặc biệt, quạt ly tâm giúp loại bỏ khói, hơi nóng và các loại khí độc một cách nhanh chóng, đảm bảo không gian làm việc an toàn và thông thoáng.

Địa chỉ cung cấp quạt li tâm uy tín, chất lượng cao

Phú Đạt Vượng tự hào là đơn vị có hơn 10 năm kinh nghiệm trong ngành sản xuất quạt ly tâm, mang đến những giải pháp tối ưu cho hệ thống thông gió và xử lý không khí.

Với đội ngũ kỹ thuật viên giàu kinh nghiệm và trình độ chuyên môn cao, chúng tôi luôn đi đầu trong việc nghiên cứu, phát triển và ứng dụng công nghệ tiên tiến nhằm tạo ra các sản phẩm chất lượng vượt trội.

Phú Đạt Vượng cam kết cung cấp quạt ly tâm không chỉ đáp ứng mà còn vượt qua các tiêu chuẩn khắt khe về hiệu suất và độ bền, đảm bảo sự hài lòng tối đa cho khách hàng. Chúng tôi không ngừng đổi mới và nâng cao chất lượng dịch vụ, mang đến giải pháp thông gió hiệu quả, tiết kiệm năng lượng và thân thiện với môi trường.

Liên hệ nhận ngay 📞 0988.114.760 để nhận báo giá quạt ly tâm công nghiệp

Lưu ý quan trọng khi lựa chọn quạt hút ly tâm công nghiệp

Để đảm bảo hiệu quả sử dụng tối ưu và tránh phát sinh chi phí về sau, bạn nên xem xét kỹ các yếu tố sau khi lựa chọn quạt ly tâm:

1. Xác định rõ nhu cầu sử dụng cụ thể

Đây là bước đầu tiên và cũng là quan trọng nhất. Bạn cần trả lời rõ câu hỏi:

“Quạt sẽ dùng để làm gì?”

Một số mục đích phổ biến bao gồm:

Hút bụi công nghiệp (gỗ, sơn, mài…): cần quạt có cột áp cao, lưu lượng lớn
Hút khí thải, dẫn khí nóng từ lò hơi, nhà máy: cần quạt chịu nhiệt tốt, cánh kín, vật liệu đặc biệt
Thông gió, cấp khí tươi, làm mát máy móc: lưu lượng lớn, áp vừa phải
Hút mùi trong phòng sơn, nhà xưởng chế biến thực phẩm: cần lưu lượng vừa, vật liệu chống ăn mòn

Tùy vào ứng dụng mà bạn sẽ xác định được lưu lượng gió (m³/h) và cột áp (Pa) cần thiết. Đây là hai thông số bắt buộc phải tính toán kỹ lưỡng.

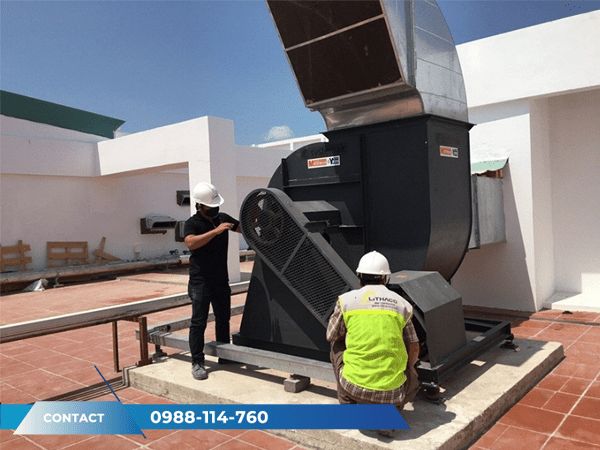

2. Xem xét diện tích và không gian lắp đặt

Quạt ly tâm thường có kích thước lớn, trọng lượng nặng và cần được lắp cố định. Vì vậy:

Không gian cần rộng rãi, có nền chắc chắn, khả năng chịu lực tốt

Phải tính toán trước đường ống dẫn khí đi kèm – vì nếu có nhiều đoạn gấp khúc, co nối thì cần quạt có cột áp cao để đảm bảo khí lưu thông tốt

Nên bố trí khoảng hở hợp lý xung quanh để thuận tiện bảo trì, vệ sinh định kỳ

3. Tính chất môi trường làm việc

Mỗi môi trường sẽ đòi hỏi loại quạt có thiết kế và vật liệu khác nhau:

Môi trường làm việc	Vật liệu / đặc điểm nên chọn
Có nhiều bụi, mùn cưa, bột mịn	Quạt có cánh kín, dễ vệ sinh, thân thép chắc chắn
Có độ ẩm cao, hơi nước, hóa chất ăn mòn	Quạt làm từ inox 304/316, hạn chế gỉ sét
Nhiệt độ cao, khói nóng, khí thải lò đốt	Vật liệu chịu nhiệt, motor có cánh tản nhiệt tốt
Yêu cầu vệ sinh (thực phẩm, dược phẩm)	Nên chọn quạt inox, bề mặt nhẵn, dễ vệ sinh
